혈압계 원리
가정에서 자동 전자 혈압계를 사용할 때 커프가 팔을 강하게 압박해 오는 느낌을 받게 됩니다.
기계가 웅장한 모터 소리와 함께 팔뚝을 꽉 조였다가 서서히 공기를 빼는 이 과정은 단순한 가압이 아닙니다.
이 순간 혈압계 내부의 센서는 혈관에서 일어나는 미세한 물리적 변화를 실시간으로 계측하고 있습니다.
의료기기 CS 엔지니어의 관점에서 자동 혈압계가 작동하는 핵심 원리인 ‘진동법(Oscillometric Method) 메커니즘’을 분석해 드립니다.
왜 의사들이 쓰는 수동 혈압계처럼 청진기로 소리를 듣지 않고도 정확한 수치를 뽑아내는지
자동 혈압계 원리, 그 공학적 진실을 공개합니다.

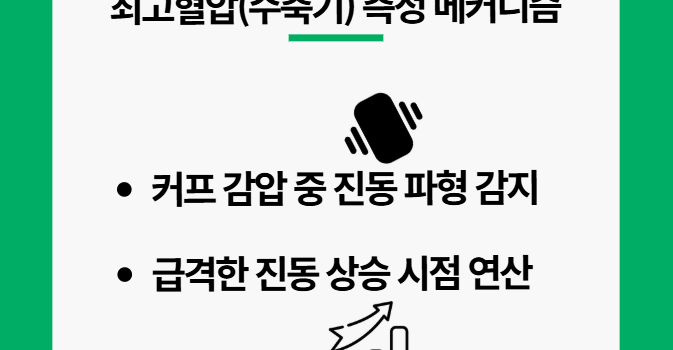

최고혈압(수축기)을 잡는 가압과 감압의 타이밍
병원에서 의사가 사용하는 수동 혈압계는 ‘코로트코프 사운드(Korotkoff Sounds)’라는 혈류의 마찰음을 청진기로 들어 계측합니다.
반면 우리가 집에서 쓰는 자동 혈압계는 소리가 아닌 혈관 벽의 ‘미세한 진동 파형(Oscillation)’을 측정합니다.
커프가 내 팔뚝의 동맥을 완전히 짓누를 때까지 하드웨어 펌프가 공기 압력을 강하게 밀어 넣습니다.
동맥이 완전히 폐쇄되면 혈류가 잠시 멈추기 때문에 혈관의 진동 데이터도 제로(0)가 됩니다.
이후 장비 내부의 정밀 감압 밸브가 초당 일정한 속도로 공기를 서서히 빼기 시작합니다.
어느 순간 심장이 밀어내는 압력이 커프의 압력보다 강해지면 혈액이 다시 흐르기 시작하면서 혈관 벽이 쿵쿵 치는 진동 파형이 발생합니다. 알
고리즘이 이 진동이 급격하게 상승하기 시작하는 첫 번째 포인트를 포착하여 최고혈압(수축기) 데이터로 연산합니다.
최저혈압(이완기)을 찾아내는 파형 진폭 알고리즘
공기가 계속해서 빠지면 혈관 벽의 진동 크기는 점점 더 커지다가 정점을 찍은 후 다시 서서히 감소합니다.
자동 혈압계 내부의 압력 센서는 이 진동의 크기(진폭, Amplitude) 변화를 그래프 데이터로 실시간 기록합니다.
가장 큰 진동 파형이 계측되는 지점의 압력을 공학적으로 ‘평균 혈압(MAP, Mean Arterial Pressure)’이라고 부릅니다.
그리고 공기가 완전히 빠져나가 커프가 더 이상 혈관을 압박하지 않게 되면 혈류는 정상적인 층류를 회복합니다.
이때 혈관 벽의 진동 파형은 마침내 소멸하거나 원래의 미세한 기본 상태로 돌아갑니다.
혈압계의 내장 알고리즘은 진동 그래프의 진폭이 최대치에서 서서히 하강하다가 특정 비율 이하로 급격히 줄어드는 마지막 지점을 계산합니다.
이 최종 물리적 변곡점의 압력값이 바로 우리가 확인하는 최저혈압(이완기) 결과값입니다.
부정맥 감지 센서: 펄스 간격(Hz)의 실시간 조건 통제
최근 출시되는 신뢰성 높은 혈압계 하드웨어에는 ‘부정맥(Irregular Heartbeat) 감지’ 기능이 기본 탑재되어 있습니다.
이는 압력 센서가 수축기와 이완기 혈압을 찾는 동시에 맥박이 뛰는 시간적 간격을 밀리초(ms) 단위로 계측하기 때문입니다.
정상적인 인체 신호망에서는 심장 박동 파형이 일정한 주파수(Hz) 리듬을 유지하며 커프를 타격합니다.
하지만 연산 장치가 전체 측정 프로세스 동안 수집된 맥박 간격의 평균값을 계산했을 때,
이 범위를 ±25% 이상 벗어나는 에러 파형이 2회 이상 감지되면 기계는 이를 비정상 신호로 필터링합니다.
단순한 압력 변화를 넘어 생체 신호의 주기성을 실시간으로 조건 통제하는 제어 공학 기술입니다.
이때 화면에 부정맥 마크를 띄워 사용자에게 신호 교란을 경고하며 데이터 무결성을 유지합니다.
결론: 에어 펌프와 밸브 세팅이 진짜 하드웨어 기술력
결국 자동 혈압계의 핵심 기술은 눈에 보이는 디지털 디스플레이가 아닙니다.
내부에서 공기를 일정한 속도로 정밀하게 빼주는 감압 밸브의 제어력과 미세 노이즈를 걸러내는 센서 알고리즘이 핵심입니다.
저가형 기기는 감압 속도가 일정하지 않거나 배터리 잔량 하강에 따라 출력이 흔들려 파형 붕괴와 계측 오차를 만들어냅니다.
따라서 실시간 조건 통제와 센서 무결성이 검증된 하드웨어 라인업을 세팅하는 것이 필수적입니다.
내가 사용하는 장비의 메커니즘을 정확히 이해하고 올바른 자세로 노이즈를 제어해 보세요.
안전장치 통제가 확실한 장비만이 내 혈관 건강의 진짜 무결한 평균값을 보장해 줍니다.
