투석기 구조
투석기 구조
투석기 구조는 크게 혈액회로, 투석기, 투석액 회로, 초여과/체액제거 시스템, 감시장치, 조작패널, 혈관 접근로로 구분할 수 있어요.
순서대로 하나씩 살펴보시죠.

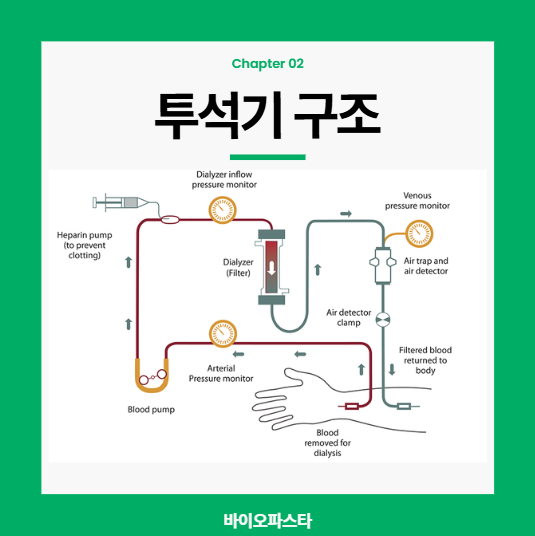

혈액 회로(Blood Circuit)
환자의 혈액을 기계로 이송하고 정화한 뒤, 다시 환자에게 돌려보내는 역할입니다.
통로로 봐도 무방하구요.
혈액 회로 내의 구성품들은 다음과 같아요.
- 혈액펌프 : 혈액을 일정속도(200-500mL/min)로 순환시킴
- 혈액 압력 모니터 : 동맥선/정맥선 압력 감시 > 막힘/누출/응고 시 알람
- 항응고제 주입기 : 헤파린 등 항응고제를 투입해 혈액 응고를 예방
- 공기 감지기 : 혈액 내 공기방울을 탐지해 즉시 펌프 정지(공기색전증 예방)
- 기포 제거기 : 미세 기포를 제거하여 혈액 안전성 확보
- 혈액 샘플 포트 : 혈액검사, 약물 주입, 프라이밍에 활용

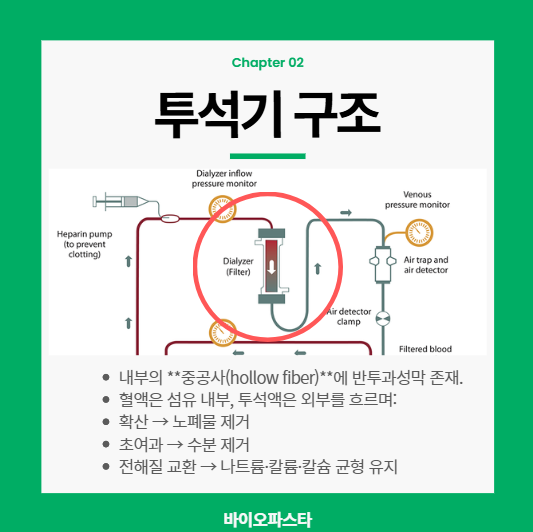

투석기
실질적으로 혈액 투석이 진행되는 장치입니다.
수분을 제거하고, 노폐물을 제거하는 역할이죠.
내부에 hollow fiber에 반투과성 막이 존재해요.
혈액은 이 막 내부를 흐르고, 투석액은 외부에 흐르죠.
확산/초여과/전해질 교환을 통해 혈액 투석이 진행되어요.
각각 노폐물 제거, 수분 제거, 나트륨/칼륨/칼슘 균형을 유지하게끔 돕죠.

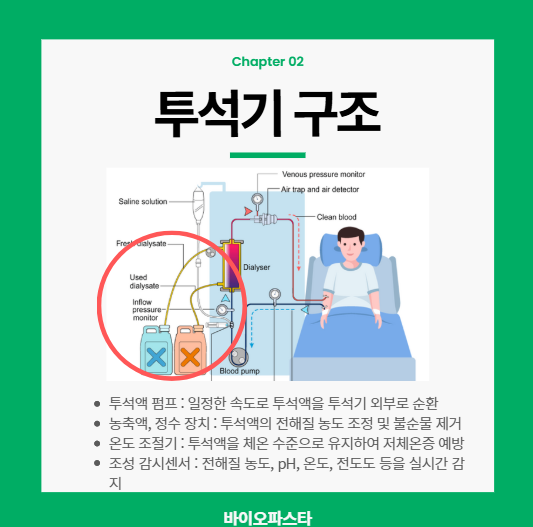

투석액 공급 회로
투석기에 투석액을 공급해주는 회로입니다.
이 투석액은 신장과 유사한 조성이고, 이를 준비하고 순환하며 쓸모를 다한 투석액을 폐기하죠.
보통 다음으로 구성되어요.
- 투석액 펌프 : 일정한 속도로 투석액을 투석기 외부로 순환
- 농축액, 정수 장치 : 투석액의 전해질 농도 조정 및 불순물 제거
- 온도 조절기 : 투석액을 체온 수준으로 유지하여 저체온증 예방
- 조성 감시센서 : 전해질 농도, pH, 온도, 전도도 등을 실시간 감지
감시장치
환자 정보를 확인하는 모니터링 시스템이라고 보시면 됩니다.
정확하게는 투석이 잘 진행되고 있는지 이상은 없는지 판단하는 시스템입니다.
혈류, 압력, 온도, 투석액 조성, 공기 유무 등을 지속적으로 체크하고 감시합니다.
이상이 발견되면 자동으로 알람이 울리며 긴급 정지가 가능해요.
디스플레이 및 컨트롤 패널
실시간 치료 정보를 눈으로 볼 수 있게끔 표시하는 패널입니다.
의료진이 환자의 정보를 확인하고 치료를 설정하거나 수정, 시작, 중지할 수도 있어요.
혈관 접근로
환자와 기계를 연결하는 통로입니다.
보통은 동적맥루, 인공혈관, 중심정맥 카테터 등을 사용해요.
